So ich hab mal angefangen mit der Planung meiner Fußbodenheizung. Im Erdgeschoß müssen ca. 240qm Wohnfläche beheizt werden. Meine Wärmebedarfsrechnung hat knapp 10kw Heizlast für das EG ergeben. Das heisst ca. 40W/qm. Das ist mit einer Fußbodenheizung völlig Problemlos zu realisieren. Rechnerisch reicht ein Abstand von 20cm bei einer Vorlauftemperatur von 35Grad und einer Spreizung von 5 Grad kommt man bei einem 16x2er Rohr und einer Norminnentemperatur von 24Grad auf 37Watt.
Das ist die Worstcasesituation fürs Badezimmer …. Ich werde allerdings im Bad ein 5er Raster und im Rest vom Haus ein 10er Raster legen. So komme ich auf etwa 2500m Rohr für die Heizung. Man könnte hier wenn man auf einen 15er Abstand geht noch deutlich sparen. Ich habe aber evtl vor später mal eine Wärmepumpe einzubauen und da ist es einfach so das man mit einem kleineren Verlegeabstand mit der Vorlauftemperatur weiter runter kommt. Und ich habe nicht vor dann den Boden neu zu machen. Alternativ hat man dann halt höhere Kosten …

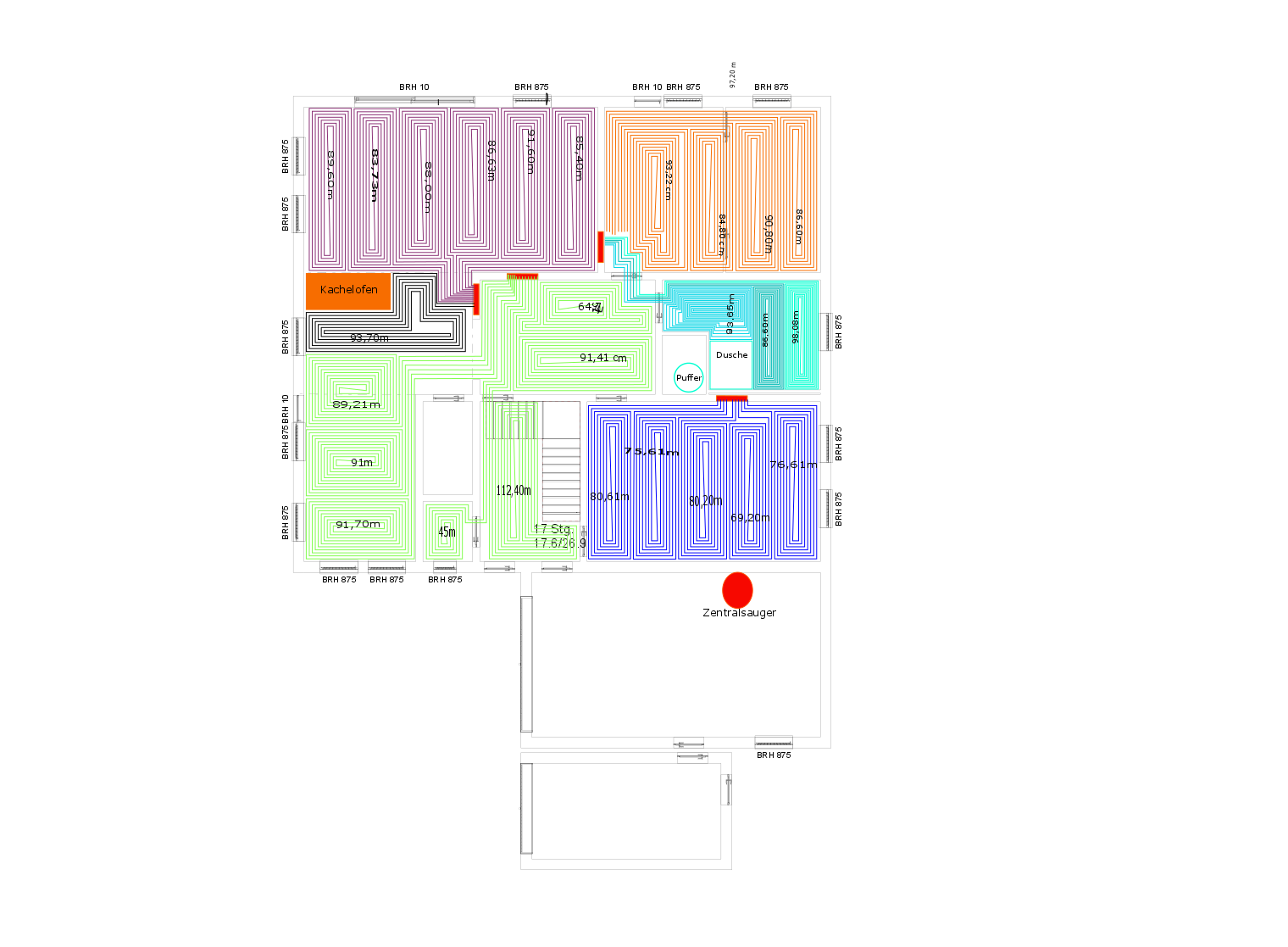

So und hier mal der erste Versuche das optimale Verlegmuster zu finden und die Länge der Rohre annähernd gleich hinzu bekommen.
Aufwand für die hübsch bunten Schlangen bisher etwa 1 Tag. Habs ein paar mal gemacht und im SZ bin ich noch nicht wirklich 100 Prozent glücklich. Aber ich hab ja noch den Innenputz vor mir bevor ich da loslege mit ….
Das Bild wird wenn ich fertig bin durch das dann aktuelle getauscht.
