Fußbodenheizung Heizung

Die Fußbodenheizung

So ich hab mal angefangen mit der Planung meiner Fußbodenheizung. Im Erdgeschoß müssen ca. 240qm Wohnfläche beheizt werden. Meine Wärmebedarfsrechnung hat knapp 10kw Heizlast für das EG ergeben. Das heisst ca. 40W/qm. Das ist mit einer Fußbodenheizung völlig Problemlos zu realisieren. Rechnerisch reicht ein Abstand von 20cm bei einer Vorlauftemperatur von 35Grad und einer Spreizung von 5 Grad kommt man bei einem 16x2er Rohr und einer Norminnentemperatur von 24Grad auf 37Watt.

Das ist die Worstcasesituation fürs Badezimmer …. Ich werde allerdings im Bad ein 5er Raster und im Rest vom Haus ein 10er Raster legen. So komme ich auf etwa 2500m Rohr für die Heizung. Man könnte hier wenn man auf einen 15er Abstand geht noch deutlich sparen. Ich habe aber evtl vor später mal eine Wärmepumpe einzubauen und da ist es einfach so das man mit einem kleineren Verlegeabstand mit der Vorlauftemperatur weiter runter kommt. Und ich habe nicht vor dann den Boden neu zu machen. Alternativ hat man dann halt höhere Kosten …

So und hier mal der erste Versuche das optimale Verlegmuster zu finden und die Länge der Rohre annähernd gleich hinzu bekommen.

Aufwand für die hübsch bunten Schlangen bisher etwa 1 Tag. Habs ein paar mal gemacht und im SZ bin ich noch nicht wirklich 100 Prozent glücklich. Aber ich hab ja noch den Innenputz vor mir bevor ich da loslege mit ….

heizungsauslegung

Das Bild wird wenn ich fertig bin durch das dann aktuelle getauscht.

Kategorien
Elektrik Haussteuerung

KNX und die mehrkosten

Wie ich in meinen vorhergehenden Beiträgen schon geschrieben habe dachte ich am Anfang auch das KNX die Kosten der Elektrik ins unermessliche steigern. Besonders da die Aussagen von einigen Elektrikern was den mehraufwand der Installtion und die Investitionen in die ‚Technik‘ mit Preisen von > 20.000 Euro bezifferte.

Aufgrund dieser Aussagen habe ich, in Ermangelung des nötigen Kleingeldes, gedacht ich mache das ganze erst mal klassisch und bereite KNX nur vor.

Nun was die Aussagen der Elektriker von damals angeht kann ich aus heutiger Sicht sagen das die entweder keine Erfahrung mit KNX haben oder Dollarzeichen in den Augen hatten und dachten man kann da ordentlich bei verdienen.

Was nun die mehrkosten anbetrifft sehe ich das so, ich kann wenn ich will auch 100.000 Eure in KNX investieren das ist gar kein Problem. Aber das trifft auf alles zu ich kann auch in eine Küche 100.000 Euro stecken oder in ein Badezimmer. Aber wenn ich eine KNX Installation mit einer klassischen Elektroinstallatikon vergleiche dann gilt da das gleiche wie bei einer Küche oder einem Bad. Ich darf nicht Äpfel und Birnen vergleichen. Eine normale An/Aus Schaltung kostet in einer herkömmlichen Installtion je nach Schalterprogramm ca 15-20 Euro in KNX Installation ca. 30 Euro. Das hört sich jetzt erst mal dramatisch an sobald ich aber, und das ist heute vielfach Standard, eine Fußbodenheizung und Elektrische Rollos habe schaut das Thema schon wieder ganz anders aus.

Hier ein Beispiel, Grundlage ein Zimmer mit 5 Rollos, 2 Lampen, Fussbodenheizung (das entspricht dem Raum den ich aktuelle nutze)

Herkömmlich
1 x Temperaturregler für die FB-Heizung (EP 55€)
1 x Abdeckung (EP 8€)
5 x Schalter Rollos (EP 12€)
5 x Abdeckung (EP 6€)
2 x Schalter Licht (EP 5€)
2 x Abdeckung (EP 2€)
1 Rahmen 5 fach und 1 Rahmen 3 fach (EP 11€ / 7€)
In Summe macht das 195€.

Von der Optik bei so einer Schalterbatterie an der Wand will ich mal gar nicht reden. Hinzu kommt das man bei der Installation der Leitungen deutlich mehr auf wand treiben muss als bei EIB. Was die Stunde Elektriker kostet der da die Kabel zieht darf sich jeder selber ausrechnen. Ich berücksichte das hier mal nicht weil ich es selber mache …..

So nun das ganze als KNX Lösung

man nehme einen MDT Glastaster 8 Fach mit RaumTemperaturRegler (EP 125€)
einen MDT universal Aktor 16Fach (EP 250€ = 16€ je Kanal)

10 Kanäle für die Rollos,
2 Kanäle fürs Licht
1 Kanal für die Heizung
kosten 208€

Macht zusammen rund 333 €. In die Schalterdose wird einfach nur ein KNX Kabel gelegt. Der Rest verschwindet in der Verteilung.

Na und optisch schaut das ganze dann so aus

DSC_4394

Mehrkosten für das Zimmer rund 140€. Bei einem normalen Einfamilienhaus mit sagen wir mal 10 Zimmern kommen da rund 1500€ raus.

Was ich hier auch nicht nicht berücksichtigt habe ist der, bereits in dieser Ausbaustufe, hinzugekommene Luxus. Ich habe gegenüber der klassischen Installation bereits die Möglichkeit Szenen zu schalten (heisst z.B. ein Knopf macht die Rollos zu und schaltet das Licht an). Kann unterschiedliche Aktionen kombinieren. Z.B. Nachts die Temperatur absenken usw. Das ist alles bereits in dieser Lösung möglich. Wenn ich das klassisch machen will gehen auch hier die Kosten nochmal hoch !!!!

Der Taster hat noch weitere nette Spielerreihen. Er hat eine umlaufende Orientierungsbeleuchtung die Tag/Nacht spzifisch ein Ausschaltbar und helligkeitsgeregelt ist. Die Tasten sind Beleuchtbar und können abhängig vom Schaltzustand rot oder weiss leuchten oder blinken. Ich habs bei mir so gemacht das Zeitgesteuerte Aktionen (z.B. Treppenhauslicht) rot Blinken. Dauerhaftes an ist Rot aus ist weiss. So sieht man auf den ersten Blick was ist an und was muss ich ausschalten bzw was schaltet sich selber aus.

Es kommen dann natürlich noch mehrkosten da man einen größeren Verteiler braucht, knx eine Spannungsversorgung braucht (rund 250€) und evtl mal ein paar mehr Leitungen um später noch flexibler zu sein (das würd ich aber auch bei einer klassischen Installation machen). Ich habe alle Steckdosen bei mir Sternförmig in die Unterverteilung gelegt. So kann ich später einfach Steckdosen schalten wenn ich das möchte.

Ich habe auch alle Leitungen die Verlegt wurden in 5x 1,5mm² bzw 5x 2,5mm² verlegt so hat man immer Reserve in der Wand und die mehrkosten für ein 5 Adriges gegenüber einem 3 adrigen Kabel gehen bei den Baukosten unter (das hat aber nix mit KNX zu tun !!!).

So als kleiner Tip für die Weihnachtszeit, auch zu meinen Rollos liegen 5 Adrige Leitungen. Ich habe also in die Dose neben dem Rollokasten in dem der Rollmotor angeklemmt wurde gleich eine Steckdose eingebaut und diese mit der 5. Leitung verbunden. So kann man für die Weihnachtsbeleuchtung im Fenster gleich da reinstecken.

Ich behaupte mal alles in allem und mit vielleicht noch dem einen oder anderen Gimmick (Dimmer z.B.) liege ich bei einem Einfamilienhaus mit deutlich unter 5.000€ mehrkosten.

Wo die von mir gefragten Elektriker die mehrkosten von 20-30 tausend Euro hernehmen ist mir ein echtes Rätsel. Insbesondere da der Arbeitsaufwand bei der Installation deutlich nach unten geht. Und teuer ist ja heutzutage die Arbeitszeit und nicht mehr so das Material.

Und wer Zeit hat kann da immer mal wieder das eine oder andere Sonderangebot nutzen. Das schöne bei KNX ist ja das es ein herstellerübergreifender Standard ist und man Problemlos alle miteinander mischen kann. Ich habe aktuell Dimmer von Ling&Janke und von Merten, Bewegungsmelder von Gira, Merten und Schneider, Rolloaktoren von BMS und JME und Schalter Von B&J, Enertex, MDT und Gira im Einsatz.

Ausserdem steuere ich mittlerweile mit einem Raspi mit Busware-TPUART (zusammen ca. 100€) und Fhem das ganze auch noch von meinem Tablet / PC / Handy. Dazu später mehr.

Meine Resumee bisher, wer heute nicht KNX einbaut wird später teuer mit Nachrüstlösungen für den doppelten Preis bestraft. Und ‚Homeautomation‘ ist ja mittlerweile schwer im kommen …..

Kategorien
Allgemein

Der erste Raum bekommt seinen Boden

Das erste Zimmer bekommt nun vorrübergehend einen Fußboden so das man es nutzen kann. Es ist noch kein Estrich verlegt sondern nur die Trittschalldämmung aber es funktioniert und bis der Estrich kommt hat man nun einen Raum der nutzbar ist.

DSC_4391

Eine Tür hat das Zimmer natürlich auch bekommen wenn auch wegen des fehlenden Estrichs ein ziemlicher Spalt unten klafft…..

DSC_4396

Kategorien
Technik

Haustechnik im Jahre 2015

Bisher habe ich was die Technik im Haus angeht ziemlich wenig geschrieben.

Das wird sich nun, beginnend mit diesem Beitrag, ändern.

Überlegungen was an Technik , im speziellen hier die Elektrik, Heizung und Lüftung, die in meinem Haus zum Einsatz kommen soll habe ich ja schon sehr früher angestellt (zum alten Beitrag). Im Laufe der Zeit hat sich aber immer mal wieder was neues ergeben. Heute kann ich sagen, und ich bin ja noch nicht mal Ansatzweise fertig mit dem Haus, das ich einige Sachen so nicht noch einmal machen würde. Ich habe mich im laufe der Rohbauphase nur halbherzig mit den Themen und vor allem Preisen für die Heizung und die Elektrik auseinander gesetzt. Bei einer ersten Anfrage bezüglich KNX für die Hauselektrik bekam ich mehrkosten im 5 stelligen Berreich genannt (20-30 tausend Euro mehrkosten). Das veranlasste mich damals in die Lehrrohre neben den KNX Leitungen auch noch normale NYM Leitungen zu legen. Heute würde ich das nicht mehr machen !!!

Im nächsten Beitrag werde ich konkret über meine Erfahrungen zum Thema KNX und der entsprechende Preisgestalltung kommen.

Kategorien
Allgemein

Das Treppenhaus bekommt seine Decke

DSC_4371

Kategorien
Allgemein

die 4. Wand in Angriff genommen

so die letzte Wand im ersten Zimmer wird verputzt. Dann ist mein erstes Zimmer komplett verputzt. Material für den Fußbodenaufbau wurde auch schon geliefert.

DSC_4372

Kategorien
Allgemein Fußbodenheizung Heizung

Fussbodenheizung Verlegeabstand

Heute war ich mal in Hallstadt in einem Bad Studio das mit Edlen Bädern wirbt.

Es gab ein nettes Gimmick das die machen ‚Spanndecken aus Kunstofffolie‘ wirklich eine Sache die man sich mal anschauen sollte.

Beim diskutieren sind wir dann bei der Fussbodenheizung gelandet und ich musste feststellen das auch hier nur die übliche Masche herscht. Dem Kunden wird von einem ‚Energiesparendem System‘ vorgeschwärmt. Wenn man dann aber auf die Details und die Physikalischen Grundgesetzte kommt dann erkennt man das Sie Ihr verkäuferwissen erzählen und den Kunden für Blöd verkaufen.

Ich habe gesagt das ich zukünftig evtl. eine Wärmepumpe einsetzten möchte und ich deshalb den Abstand der Rohre im Fussboden auf 10cm festlegen möchte um die Vorlauftemperatur runter zu bekommen. Ich musste mir dann erzählen lassen das es völlig wurscht ist wie weit die Rohre auseinander liegen denn eine Fussbodenheizung gibt immer 11w/m² ab. Ich habe denen dann versucht zu erklären das es nicht auf die Estrichstärke ankommt (die These von Ihnen war das Ihr superSystem mit nur 2cm Stärke viel mehr Energie abgibt als 6cm Standard Estrich) sondern auf die größe der Oberfläche der Rohre und die Vorlauftemperatur. Wurde dann aber mit völlig Schwachsinnigen Argumenten mehr oder weniger freundlich als ‚Depp‘ hingestellt.

Nun als Info für die Herren und für andere Bauherren denen es Ähnlich geht hier eine Tabelle die die Abhängigkeit der Rohrlänge je m² Fussbodenheizung zu Leistung und Temperatur.

Hier der Bericht dazu wenn man die Details nachlesen will Bericht

Kategorien
Allgemein

Lange nichts gepostet aber es geht trotzdem weiter

Ich habe schon lange nichts mehr neues geschrieben denn im moment geht es wegen mangelnder Resourcen nur schleppend vorran. Aktuell mache ich das erste Zimmer fertig. Ich hoffe das es in den nächsten Wochen soweit ist das der erste Raum für die Nutzung fertig wird. Im moment verputze ich den Raum grad. Es wird ein Dünnschicht Kalkzement Putz aufgebracht der anschliessend verfilzt wird und dann mit Silikatfarbe gestrichen.

Hier ein Bild des aktuellen zustands

DSC_4365

Kategorien
Fassade Streichen

Südfassade fertig

DSC_4170

Jetzt schaut das ganze doch schon aus wie ein Haus. Zumindest von aussen und wenn man nicht von Osten drauf schaut 😉

Hier der Blick aus östlicher Richtung ….

DSC_4171

Kategorien
Fassade Verputzen

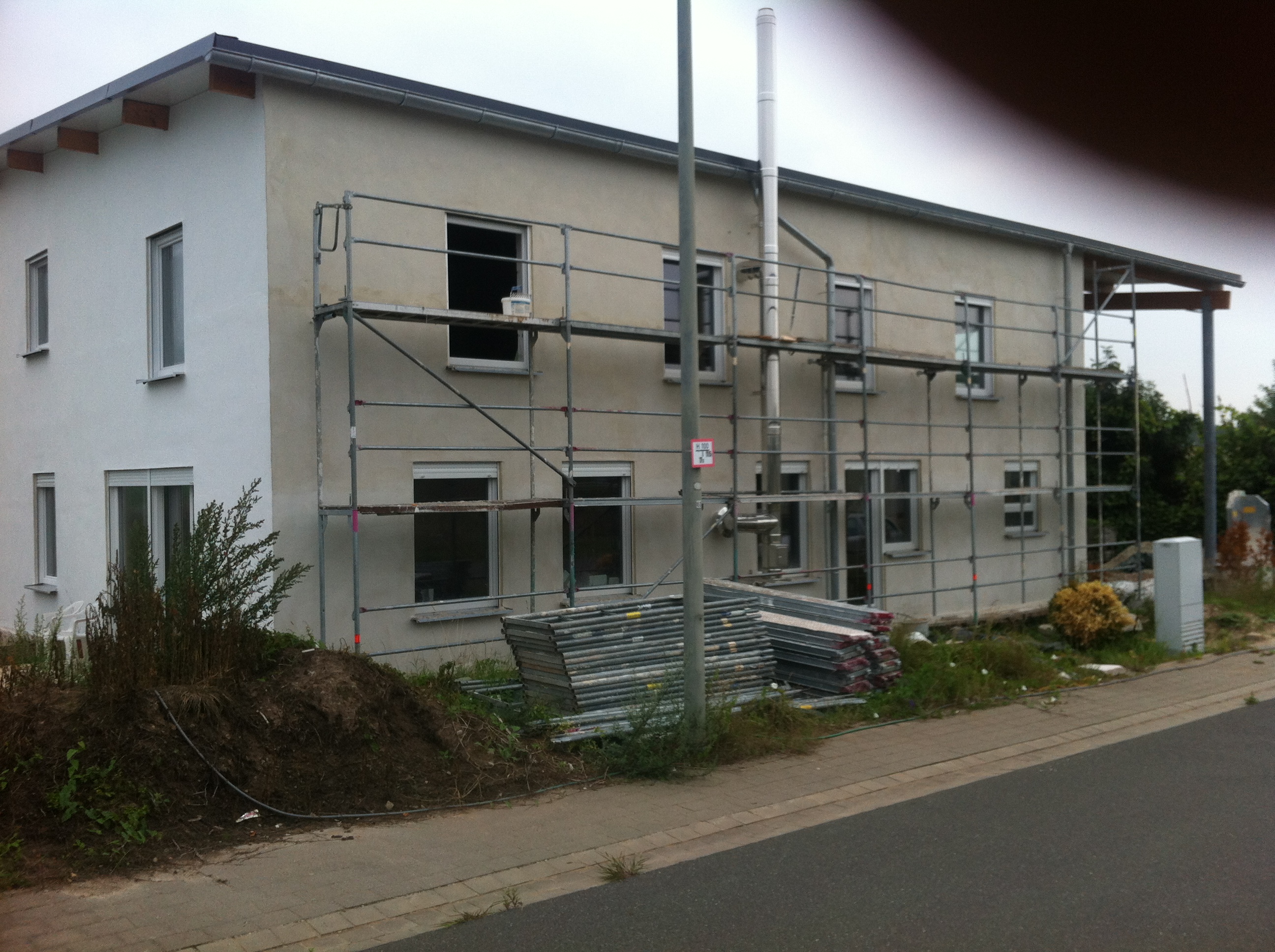

Südfassade ist verputzt

So jetzt hat auch die Süd Fassade Ihren Putz abbekommen. Heute gehts mit dem streichen los. Wenn das Wetter mitspielt baue ich nächste Woche das Gerüst um auf die Ostseite und beginne dort mit dem verputzen.

Foto
